Travis CNC TT-4S - 400 x 2000

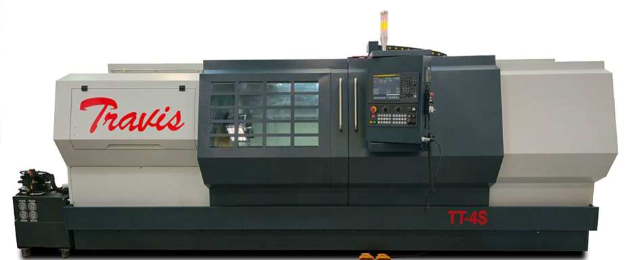

Travis CNC TT-4S - Flachbett-Drehmaschine mit 2000 mm Drehlänge. Die Spitzenhöhe beträgt 400 mm. CNC-gesteuert mit einer Fanuc Oi-TF Plus
Die Travis CNC TT-4S ist unsere universal einsetzbare Drehmaschine für ihre Fertigung. Im Standard mit einer Fanuc 0i TF Plus - Steuerung Stabile Bauweise durch einen Guss-Sockel und Guss Bett und ein bedienerfreundliches Design.
Drehdurchmesser 800 mm und eine Spitzenhöhe 400 mm. Gut in der Produktion, Fertigung einsetzbar. Somit die Lösung ihr Unternehmen.
Techn. Spezifikation TT-4S 400 x 2000
| Bezeichnung | Maße der Maschine | |
|---|---|---|
| Drehlänge | mm | 2.000 |
| Spitzenhöhe | mm | 400 |
| Durchmesser des Hydraulikfutters: | mm | 305 |
| Spindelbohrungs-durchmesser | mm | 130 |
| Stangendurchlass mit manuellem Futter | mm | 85 |
| Stangendurchlass mit hydraulischem Futter | mm | |
| Max. Dreh-Ø über Bett | mm | 800 |
| Max. Dreh-Ø über Querschlitten | mm | 500 |
| Werkzeugwechsler | Plätze | 8 |
| Werkzeugschaft | mm | 25 x 25 |
| Bohrstange Ø | mm | 40 |
| Spindeldrehzahl | U/min | 21,5 - 180 / 60 - 300 / 240 - 1200 |
| Spindelaufnahme | ASA / Capto | A2-11 |
| Fanuc-Motorleistung | kW | 15 |
| Fanuc-Vorschub X / Z | m/min | 12 / 10 |
| Fanuc Eilgang X / Z | m/min | 6 |
| Maschinenlänge | mm | 4.800 |
| Maschinenbreite | mm | 2.100 |
| Maschinenhöhe | mm | 1.900 |
| Gewicht | kg | 5.200 |
Ausstattung der TT-4S
- Fanuc 0i TF Plus 10" CNC
- 8-Stationen-Hydraulikrevolver (bidirektional)
- Hydraulische Spindel
- Hydraulik-Reitstock
- Hydraulikaggregat
- Getriebe mit 3 Gängen
- Fußpedale zum Öffnen/Schließen der Spindel
- Feste Lünette
- Schaltschrank mit Kühlsystem
- Zentrale und automatische Schmierung
- Komplettes Kühlsystem
- Mobiles elektronisches Handrad
